ZRN-100系列固定外夾式超聲波流量計被測流體可以是水、海水或油、漿液之類均勻液體，導電或非導電，有腐蝕性或無腐蝕性 液體均可測量。北京中瑞能儀表技術有限公司生產的ZRN-100系列固定外夾式超聲波流量計背光液晶全中文顯示瞬時流量計及正、負、凈累積流量、流速、時間、模擬輸入等數據，可適用于鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等質密的管道。

　　【外夾式超聲波流量計簡要說明】

　　結構緊湊、堅固、國際先進的壓鑄鋁機。

　　● 嚴格的單板設計，穩定性更高。

　　● 可接5路4-20mA電流信號(如：溫度、壓力、液位等)。

　　● 防非操作人員誤動的密碼鎖保護。

　　● 具有聲音報警提示功能(如：發生電路故障等)。

　　● 自動記憶前64日，前64個月，前5年的累積流量。

　　● 克服了少量的沉淀物、懸浮顆粒和氣泡對信號的影響，提高了流量測量的準確度,特別適合管道的流量測量。外夾式超聲波流量計性能特點】

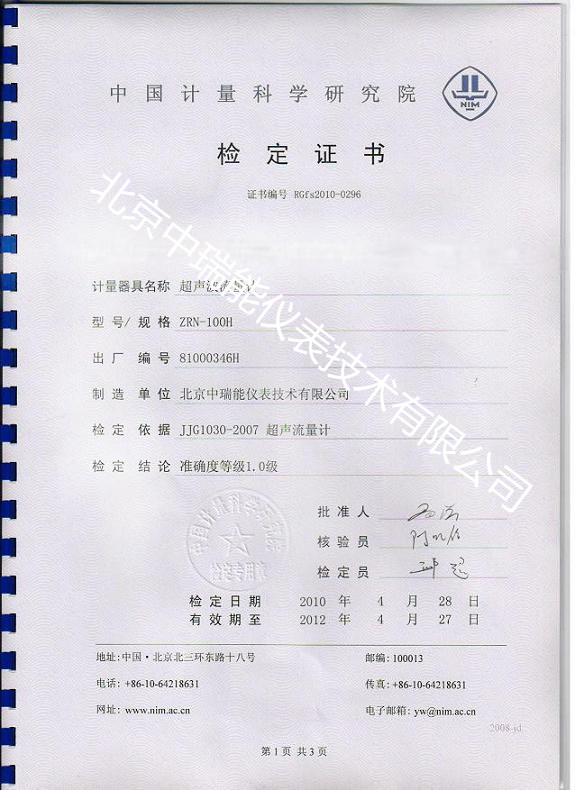

　　ZRN-100H手持式超聲波流量計通過中國計量科學研究院檢定，精度優于1%。

　　測量液體： 水，酸堿液，酒精，海水，各種油類等單一均勻穩定的流體，濁度小于10000ppm，粒徑小于1mm

　　管道材料： 鋼，鑄鐵，PVC管材等超聲波可穿透的滿管，質地致密，無嚴重腐蝕結垢，允許薄層質密襯里

　　管襯材料： 橡膠，環氧瀝青，玻璃鋼，砂漿等，或無襯里

　　管徑范圍： 外夾式傳感器適用管徑DN15mm~6000mm

　　流速范圍： 0~±32m/s,雙向流

　　準 確 度： 優于±1.0%(標準條件下)。

　　線 性 度： 0.5%

　　直管段長： 上游>10D，下游>5D 距泵出口>30D(D:管徑)

　　顯示方式： 2*20字符液晶顯示，帶LED背光

　　信號輸出： 4-20mA或0-20mA RS232(選配RS485)

　　環境溫/濕度： 主機-30℃~+80℃;傳感器-40℃~+160℃，傳感器可浸水工作，水深小于3m。

　　電源：AC220V、DC8~36V或AC7~30V

　　主機技術參數：

　　ZRN-100超聲波流量計外型尺寸：

　　超聲波流量計安裝及注意事項

　　分體式超聲波流量計應用接線：

　　ZRN-100超聲波流量計及傳感器的安裝：

　　ZRN-100系列超聲波流量計的傳感器使用的是一對收發兩用的壓電陶瓷片，它們能夠發射和接收穿過管道和液流的超聲波信號，流量測量是通過測量發射和接收超聲波的不同時間的差值來完成的。由于這個差值非常小，所以傳感器之間的距離和平行度會影響到測量精度，使用者應該特別認真仔細的安裝傳感器。

　　ZRN-100超聲波流量計安裝傳感器的步驟：

　　選擇有足夠直管段長度位置，最好是新管道、無銹蝕、易于操作的地方。

　　清除管道上的雜物和銹蝕，最好使用角磨砂輪機打掉銹蝕。

　　在傳感器的發射面上涂上足夠多的耦合劑(如：黃油、凡士林等)，涂耦合劑的目的是排除傳感器發射面與管道外表面之間的空氣。

　　特別提醒：應避免沙粒和雜物進入這中間。

　　水平方向的管道內壁上部有可能殘存著一些氣泡，在這樣的管道上安裝時應選擇在與管道的側面垂直相切的面上。

　　傳感器的安裝距離：

　　傳感器的安裝距離是在M25號窗口中顯示的數值，它是指兩只傳感器的內側距離，要想準確測量，使用者應按照顯示的距離數值安裝傳感器。
