ZRN500B智能扭矩轉功率儀，該款扭矩儀為盤裝式安裝，適用于各類儀表箱、儀表盤嵌入式安裝。

　　配和中瑞能儀表生產的扭矩傳感器使用，能夠顯示扭矩、轉速、功率，同時該款扭矩儀統一配備485通訊接口，兩路(扭矩、轉速)變送輸出4-20mA,

　　1ZRN500智能扭矩儀 基本技術規格

　　?尺寸：外型160x80x170mm，開孔：152mmx76mm。

　　?儀表電源：220VAC

　　?顯示范圍：

　　扭矩測量：-99999~99999N.m，顯示取絕對值：0~99999N.m，小數點位置可設定

　　轉速顯示：0~99999，小數點位置可設定

　　功率顯示：0～99999，小數點自動調節

　　?脈沖輸入信號：各種NPN、PNP、OC門輸出的傳感器信號、接近開關，旋轉編碼器

　　?變送輸出

　　?光電隔離

　　?2路4mA~20mA直流電流輸出。輸出分辨率：1/4000;誤差小于±0.2% F.S，負載能力：小于等于600Ω

　　?外供電源

　　?±15VDC或24VDC 二者選其一?

　　?測量頻率： 轉速脈沖輸入1Hz～20KHz

　　扭矩脈沖輸入5KHz～15KHz，可擴展至1HZ~60KHZ

　　2面板及按鍵說明

　　扭矩脈沖輸入5KHz～15KHz，可擴展至1HZ~60000HZ

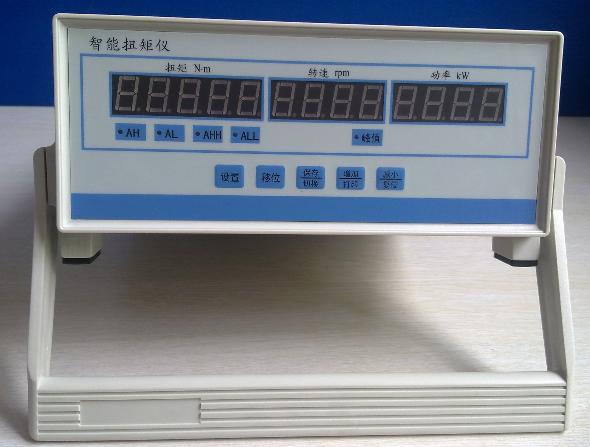

　　ZRN500II智能扭矩儀采用三窗口五位數碼管顯示扭矩、轉速、功率。與ZRN503系列扭矩傳感器結合使用可以有效地解決轉矩、轉速、功率等各參數的測試，它具有精度高、頻響快、可靠性好、壽命長等優點。廣泛應用于各種動力機械及其傳輸機械的研究、設計、制造及維修行業。如用于電動機、風機、泵、減速器、卷揚機、鉆探機械等設備的負載轉矩及輸入功率的檢測。在設計上，硬件上采取對輸入通道信號實行電平檢測，輸入通道與主控部分使用光電藕合以實現電氣隔離，使用看門狗技術，以提高系統的抗干擾能力。在軟件上采用數字濾波技術，測量結果更加準確。

　　二、ZRN500智能扭矩儀主要技術特點

　　1.采取各種抗干擾技術，可靠性高

　　2.實時顯示扭矩、轉速、功率、峰值

　　3.先進的參數掉電保護技術，并有寫保護功能

　　4.扭矩超載報警、報警值任意設定

　　5.扭矩轉換為D/A輸出，同時具有兩種輸出方式：模擬電壓輸出、4~20MA電流輸出

　　6.RS232串行接口，可傳送數據到上位機
