∷ZRN-MD-E光電式污泥濃度計產品簡介∷

　　一：ZRN-MD-E光電式污泥濃度計概 述

　　ZRN-MD-E光電式污泥濃度計是為測量市政污水或工業廢水處理過程中懸浮物濃度而設計的在線分析儀表。無論是評估活性污泥和整個生物處理過程、分析凈化處理后排放的廢水，還是檢測不同階段的污泥濃度，光電式污泥濃度計都能給出連續、準確的測量結果。

　　光電式污泥濃度計由變送器和傳感器組成。傳感器可以方便地安裝在池內、排水管、壓力管道或自然水體中，光電式污泥濃度計能自動補償因污染而引起的干擾。傳感器帶有空氣清洗功能，能根據預先設置的清洗時間自動定時清洗，從而大大降低了儀器維護的工作量。

　　二：ZRN-MD-E光電式污泥濃度計測量原理

　　傳感器上發射器發送的紅外光在傳輸過程中經過被測物的吸收、反射和散射后僅有一小部分光線能照射到接收器上，透射光的透射率與被測污水的濃度有一定的關系，因此通過測量透射光的透射率就可以計算出污水的濃度。

　　光電式污泥濃度計的傳感器使用了四光束技術，如圖2-1所示：

　　圖2-1 原理圖

　　四光束技術利用兩個發射器和兩個接收器，每個發射器發送的紅外光線經過透射后照射到兩個接收器上，這樣就產生了一系列的光路，得到一個數據矩陣，然后通過分析這些數據信號，即可得到被測介質中懸浮物的準確濃度，并能有效消除干擾，補償因污染產生的偏差，使儀器能在較惡劣的環境中工作。

　　三：ZRN-MD-E光電式污泥濃度計產品優點

　　●變送器配4光束RD系列傳感器，補償環境光、粘污及元件老化產生的影響。

　　●多點校準，確保寬測量范圍內的精確性。

　　●4-20mA輸出，兩個繼電器輸出，一個吹掃時間控制繼電器輸出。

　　●變送器分為壁掛式、實驗室式和手持式。

　　●傳感器可配置空氣吹掃裝置，由變送器控制進行自清潔。

　　●傳感器分為浸沒式和管道式兩種安裝方式，安裝簡便。

　　●傳感器校準數據貯存在變送器中，更換探頭簡便，允許傳感器重新校準。

　　●220VAC自適應電源。

　　●清洗裝置可選自動清洗和手動清洗

　　四：ZRN-MD-E光電式污泥濃度計應用范圍

　　●給 水 廠：沉淀池

　　●污水處理廠：進水口、出水口、曝氣池、回流污泥、初沉池、二沉池、濃縮池、污泥脫水等。

　　●造 紙 廠：紙漿濃度

　　●洗 煤 廠：沉淀池

　　●電 力：灰漿沉淀池

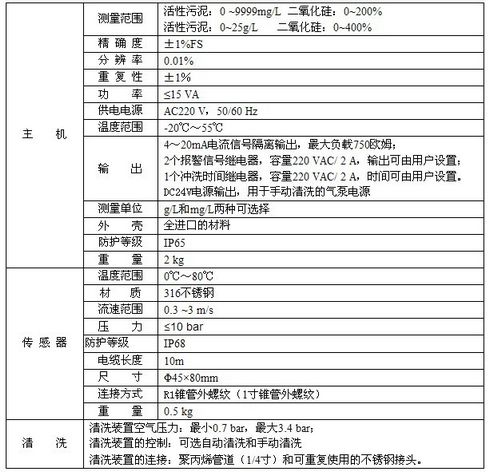

　　五：ZRN-MD-E光電式污泥濃度計技術規格

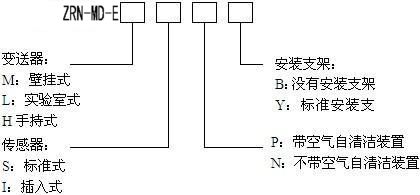

　　六：ZRN-MD-E光電式污泥濃度計選型編碼

　　舉例：ZRN-MD-E-M-S-N-B

　　說明：污泥濃度計壁掛型主機標準浸入式傳感器不帶清洗和安裝支架。

　　七：安裝指導1：主機的安裝：在選擇主機安裝位置時，需要遵循如下原則：

　　●避免主機受陽光直射;

　　●避免使主機產生過多震動;

　　●如果情況允許，應將主機安裝在稍稍高于操作者平視水平的位置，這樣將會有利于操作者非常舒服地瀏覽前部面板和進行控制操作;

　　●為主機箱體的開啟和維護留出足夠的空間，變送器尺寸如圖3-1所示。

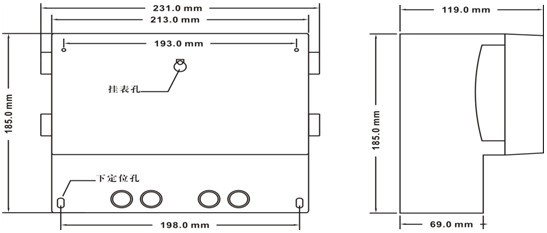

主機尺寸圖

　　主機背后有三個孔，尺寸如圖3-1所示，其中上面的孔用于懸掛，下面兩個孔用于加螺栓固定。

　　2：傳感器的安裝：為確保測量準確，在選擇傳感器安裝位置時，需要遵循如下原則：

　　●應將傳感器安裝在恰當位置，以保證獲得具有代表性的測量結果，且安裝位置應該便于操作者進行取樣操作，傳感器和取樣點之間的距離推薦最大值不超過1.5 m。不正確的取樣操作是導致測量數據有誤的一個常見原因;

　　●應將傳感器安裝在易于觸及的位置，方便對傳感器進行定期的清洗和維護;

　　●應避免將傳感器安裝在氣泡較多的位置，因為氣泡會產生干擾信號。在某些應用條件下，氣泡的產生是難以避免的，例如在測量離心液或者過濾液等的應用中，應將傳感器安裝在脫氣裝置內;

　　●應將傳感器安裝在工藝混合良好和不出現停機的位置，這通常也是取樣點所在的位置;

　　●應將傳感器的探頭應該背向工藝介質流向。

浸沒式傳感器尺寸(單位：mm)

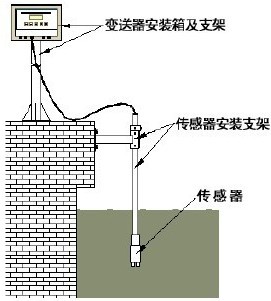

　　八：ZRN-MD-E光電式污泥濃度計儀表安裝示意圖
