ZRN-LUGB一體輸出型渦街流量計的參數說明】

    　　渦街流量計可在很寬的流量范圍內精確測量氣體、液體和蒸汽的流量而不受流體物理性質的影響。

    　　不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫，高壓，

    　　安全防爆，適用于惡劣環境

    　　無可動部件、無孔洞縫隙設計，產品無磨損、耐臟污，無須機械維修，使用壽命長

    　　采用微功耗高新技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上;

    　　溫壓補償一體化設計;

    　　電流輸出均為電隔離型,具有良好的共模干擾抑制能力;

    　　同時顯示流量值與累計流量值,不必輪流切換。

    　　采用抗振動探頭，有效消除外界振動影響。

    　　電路采用表面貼裝工藝，結構緊湊，可靠性高。

    　　采用分體式信號轉換器，電纜最長10米。

    　　量程比寬達20：1

    　　儀表整體結構設計合理，動態測量范圍寬，壓力損失小

    　　表體采用不銹鋼材質，可適用于腐蝕性介質的測量;

    　　現場液晶顯示，脈沖、4～20mA輸出或485通迅，可與工業自動化系統連接;

    　　ZRN-LUG一體輸出型【渦街流量計技術參數】

    　　測量介質：　　液體、氣體、蒸汽

    　　介質粘度：　　小于10cp

    　　介質溫度：　　-50℃——+400℃

    　　本體材料：　　1Cr18Ni9Ti(其他材料協議供貨)

    　　傳感器密封：　石墨墊片(特殊根據要求)

    　　環境溫度：　　-30℃——+80℃(特殊根據要求)

    　　公稱直徑：　　管道式：DN15——DN300;　　插入式：DN200-2000mm

    　　測量精度：

    　　液體:測量值的±0.5% 　　氣體：測量值的±0.5%

    　　量程比：　　　10：1

    　　壓力等級：　　PN25，PN40(高壓可特殊制造)

    　　連接方式：　　夾持式 DN15—DN300 　　法蘭式 DN15--DN300。　　插入式 DN200-DN2000

    　　防爆形式：　　隔爆型　　Ex dⅡBT4-T6 　　本安型　　Ex iaⅡCT4-T6 防護等級：　　IP67

    　　轉換器殼體：　壓鑄鋁,上漆

    　　供電電壓：　　12——36VDC或3.6V電池

    　　輸出信號:　　 兩線制4--20mA電流輸出

    　　現場顯示：　　可編程設定顯示瞬時流量、累積流量

    　　通訊方式：　　RS485通迅

    　　渦街流量計口徑及流量范圍選型對照表：

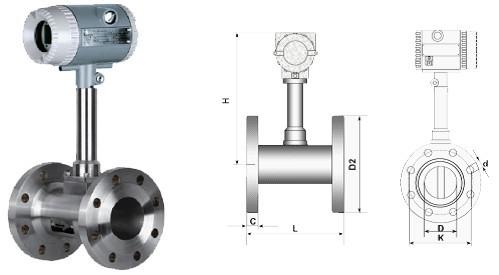

    　　【渦街流量計安裝示意圖】
