一、渦街流量計基本介紹

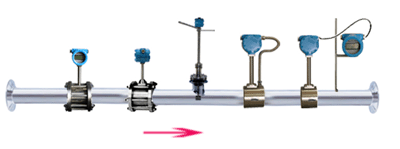

　　ZRN-LUGB溫壓補償智能型渦街流量計是以全新的設計理念，將溫度、壓力、流量信號集于一體，通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量，從而實現了對氣體、蒸汽的溫壓補償功能。由于采用了智能一體化的設計理念，因此，LUGB溫壓補償智能型渦街具有結構緊湊、安裝使用維護方便的特點。 下圖為渦街流量計現場安裝時拍攝的圖片：

　　二、ZRN-LUG溫壓補償型渦街流量計功能特點

　　● 表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。

　　● 全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。

　　● 全新的數字濾波和修正功能使流量測量更加精準可靠。

　　● 電池供電型無需外接電源既可連續工作兩年以上。

　　● 全新點陣漢字液晶顯示，使用操作更方便。

　　三、ZRN-LUG溫壓補償型渦街流量計測量原理

　　四、渦街流量計技術參數

　　五、渦街流量計安裝要求：

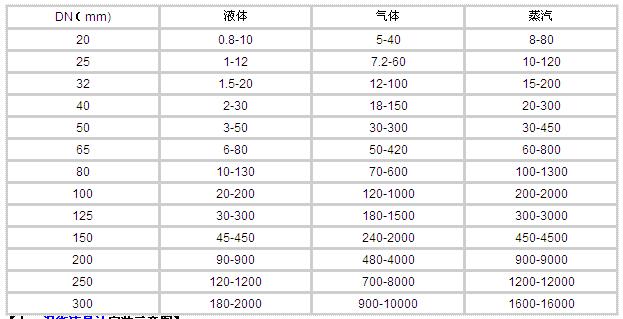

　　六、渦街流量計口徑及流量范圍選型對照表

　　【七、渦街流量計安裝示意圖】

　　一、①智能渦街流量計產品名稱與型號②智能渦街流量計口徑③智能渦街流量計是否帶附件以便我們的為您正確選型④智能渦街流量計的使用壓力⑤智能渦街流量計測量介質及介質溫度。

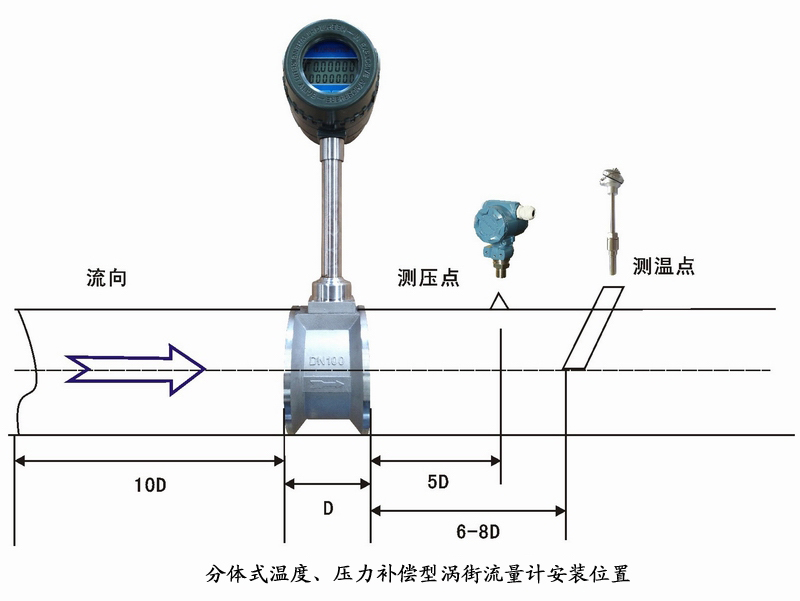

　　【安裝示意圖】

【渦街流量計安裝示意圖】

　　【八、ZRN-LUG溫壓補償型渦街流量計選型提示】

　　選購一體輸出型渦街流量計需詳細確定以下參數：管道管徑，測量介質(若介質過

　　為蒸汽是熱蒸汽還是飽合蒸汽)，工作溫度，壓力(工作狀態或標準狀態)，安裝方

　　式(管道式或插入式)，顯示方式(只輸出信號或智能型)，供電電源(24V或電池供電)，

　　輸出方式(4-20mA、脈沖輸出或485通迅)，最大流量(工作狀態或標準狀態)，最小

　　流量，常用流量，需不需要防爆

　　九、渦街流量計標定
