溫度系列當前位置: 首頁>>產品展示>>溫度系列

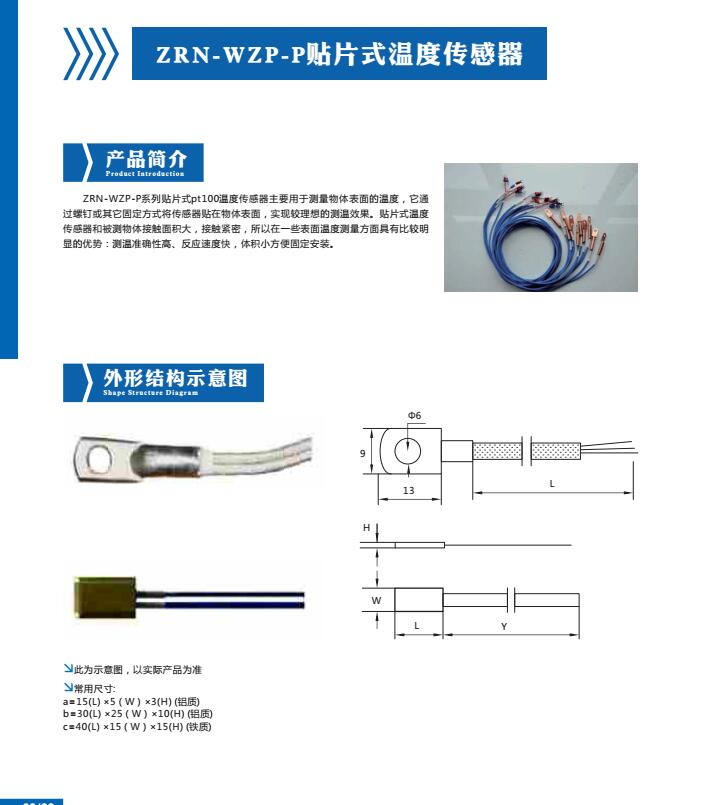

ZRN-WZP-P貼片式溫度傳感器

  一、ZRN-WZP-P貼片式溫度傳感器產品簡介

 ZRN-WZP-P系列貼片式pt100溫度傳感器主要用于測量物體表面的溫度,它通過螺釘或其它固定方式將傳感器貼在物體表面,實現較理想的測溫效果。貼片式溫度傳感器和被測物體接觸面積大,接觸緊密,所以在一些表面溫度測量方面具有比較明顯的優勢:測溫準確性高、反應速度快,體積小方便固定安裝。

型 號
技 術 參 數
ZRN-WZP-P

1. 鉑電阻:Pt100、Pt500、Pt1000

測溫范圍:(-80~300)℃

2. 常用精度等級:A級:±(0.15+0.002|t|)℃

B級:±(0.30+0.005|t|)℃

|t|---實測溫度的絕對值

3. 常壓,對于存在壓力的工況,請注明壓力大小

(A1)I

(A2)II

此為示意圖,以實際產品為準

































ZRN-WZP-P貼片式溫度傳感器常用尺寸:

a= 15(L) ×5(W)×3(H) (鋁質)

b= 30(L) ×25(W)×10(H) (鋁質)

c= 40(L) ×15(W)×15(H) (鐵質)

貼片式溫度傳感器主要用于測量物體表面的溫度,貼片式溫度傳感器通過螺釘或磁鐵將傳感器貼在物體表面,實現較理想的測溫效果。此款貼片溫度傳感器通過配合不同類型的熱電阻、熱電偶可以測量各種范圍的溫度。 技術參數 鉑熱電阻:Pt100、Pt500、Pt1000 測溫范圍:(-200~400)℃ 精度等級:A級±(0.15+0.002|t|)℃ B級±(0.30+0.005|t|)℃ 注:|t|為實測溫度的絕對值。 熱電偶:K型偶(0-900℃)等 精度等級:II級 貼片式溫度傳感器測溫方式:接觸式測溫 貼片式溫度傳感器 默認規格參數(適用于250℃內的熱電阻信號或0-600℃熱電偶) 長度(L)=40mm 寬度(W)=20mm 厚度(D)=10mm 固定孔直徑=8 mm 探頭直徑D=6 mm 探頭長度:對于熱電偶信號超過100℃時,就要將探頭做到足夠長,以便溫度降到100℃內 注: 1、對于測量高于250℃的熱電阻信號(Pt100、 Pt1000等),探頭直徑 D=8mm 貼片厚度=12mm2、對于測量高于600℃的熱電偶信號(K、E等),探頭直徑 D=8mm 貼片厚度=12mm3、對于特殊的測溫要求,可以定制貼片傳感器的外形尺寸及固定孔和傳感器的直徑等參數

 選
ZRN-WZP-P

鉑熱電阻型號

A
1=
2=
a型尺寸(無磁性)
b型尺寸(0=無磁性, 1=有磁性)
c型尺寸(0=無磁性, 1=有磁性)

指定
傳感器結構

B
1=Pt100 5=Pt500 10=Pt1000
傳感器類型

T
1=-50~80 2=0~100 3=-50~200 4=-50~250
指定
溫度范圍(℃)

P
B=B級 A=A級 指定
傳感器精度

Y
1=1000 2=2000 指定
引線長度

E
2=兩線 3=三線 4=四線
引線線制
F
1=聚氯乙烯PVC(-20~80℃)
2=聚氨酯TPU(-50~100℃)
3=特氟龍(-50~250℃)

指定
引線材質
括號內為引線常用溫度范圍

H
0=均無,可不填
1=均有
導線屏蔽層 /
線纜護套

Z
0=無,可不填
指定
特殊要求
備注 對于用戶指定的參數要求,直接以數字或文字標注出來即可
選型舉例 ZRN-WZP-P -A2b1- B1 –T3 –PA- Y1- E3/F3/H1
說明: PT100, 測溫范圍-50~200℃,精度A級,引線長1m,三線制,
尺寸為30(L) ×25(W)×10(H),有磁性
