概述：ZRN-WZP-WZ系列螺紋連接pt100溫度傳感器由接線盒、固定螺紋和保護管三部分組成。產品可廣泛應用測量氣溫、液體溫度、油溫及物體表面溫度等
鉑熱電阻元件作為一種溫度傳感器，其工作原理是在溫度作用下，鉑電阻絲的電阻值隨著溫度的變化而變化。溫度和電阻的關系接近于線性關系，偏差極小且隨著時間的增長，偏差可以忽略，且電氣性能穩定.溫度傳感器、熱電偶、熱電阻的插入深度、安裝深度請參閱《溫度傳感器安裝方法》一文。

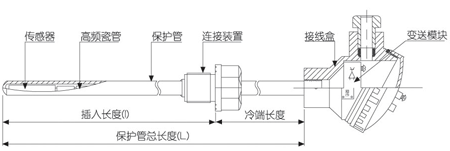

型 號 | 技 術 參 數 | 結 構 示 意 圖 | ZRN-WZP-WZ |
1. 鉑電阻：Pt100、Pt500、Pt1000
測溫范圍：（-80～500）℃
2. 常用精度等級：
A級：±（0.15+0.002|t|）℃
B級：±（0.30+0.005|t|）℃
|t|---實測溫度的絕對值
3. 無特殊說明， C=L + 150(冷端)，也可指定
4. 常壓，對于存在壓力的工況，請注明壓力大小 | 有冷端 無冷端 |
選 型 表 | ZRN-WZP-WZ |
| 鉑熱電阻型號 | |
| B□ | 1=Pt100 5=Pt500 10=Pt1000 | 傳感器類型 | |
| T□ | 1=-50～80 2=0～100 2=-50～200 3=-50～250 指定 | 溫度范圍(℃) | |
| P□ | B=B級 A=A級 指定 | 傳感器精度 | |
| N口 | 0=無 150=150(標準供貨產品) 指定 | 是否有冷端 | C□ | 100=100 250=250 350=350 600=600 指定 | 保護管總長度 | D□ | 4=4 8=8 12=12 16=16 指定 | 保護管直徑 | M□ | 5=M5×0.8 8=M8×1 10=M10×1 12=M12×1.5 16=M16×1.5 指定 | 螺紋規格 | S□ | 1=SUS321 4=SUS304 6=SUS316 指定 | 保護管材質 | |
| E□ | 2=兩線 3=三線 4=四線 | 引線線制 | |
| G口 | 1=防噴式 2=防水式 指定 | 接線盒類型 | |
| Z□ | | 特殊要求 | 備注：對于用戶指定的參數要求，直接以數字或文字標注出來即可。 選型舉例：WZP-A -B1- T3- PA- N0/C350/D4/M10/S4- E3- G2 說明: PT100,測溫范圍-50～200℃，精度A級，三線制，保護管直徑4mm，長度350mm，接線盒為防水式 |

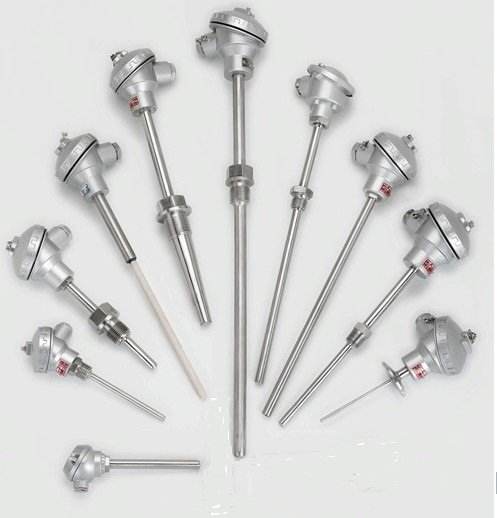

WZ系列工業用熱電阻作為溫度測量傳感器,通常與溫度變送器,調節器以及顯示儀表等配套使用,組成過程控制系統,用
以直接測量或控制各種生產過程中-200℃-500℃范圍內的液體,蒸汽和氣體介質以及固體表面的溫度.
熱電阻是利用物質在溫度變化時本身電阻也隨著發生變化的特性來測量溫度的.當被測介體中有溫度剃度存在時,所測的
溫度是感溫元件所在范圍介質中的平均溫度.
盡管各種熱電阻的外形差異很大,但是它們的基本結構卻大致相似,一般有感溫元件,絕緣套管,保護管,和接線盒等主要部
分組成
特點
·壓簧式感溫元件，抗振性能好；
·測溫精度高；
·機械強度高，耐壓性能好；
·進口薄膜電阻元件，性能可靠穩定。
工作原理
熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出
阻值所對應的溫度值。
主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
常溫絕緣電阻
熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電
阻>100MΩ。
測量溫度及允差
|
|
